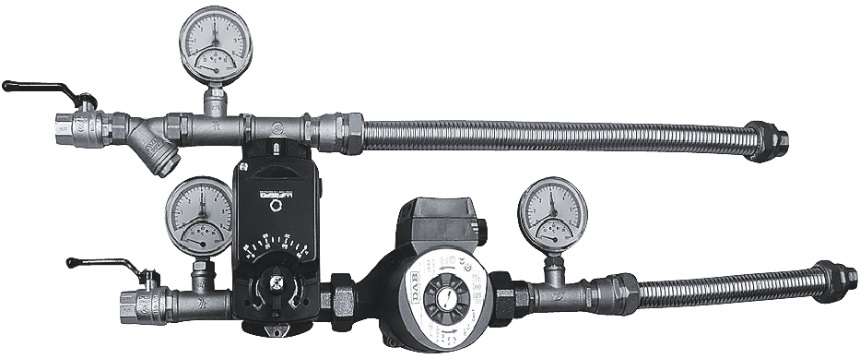

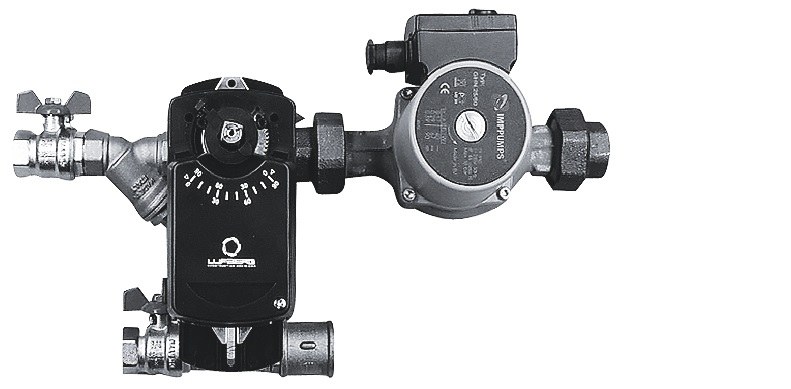

Узел терморегулирования СВОК SUS
⚙️ Подбор и заказ
Характеристики
Описание
Назначение и применение
Монтаж производится при помощи гибких нержавеющих трубок непосредственно на обогреватель как можно ближе к обогревателю. Длину нержавеющих трубок или других соединительных трубок необходимо минимизировать, чтобы не происходило излишнего продления времени реакции при регулировании. Узел терморегулирования крепится на интегрированный держатель или при помощи монтажных хомутов. Масса узла терморегулирования не должна переноситься на теплообменник.
Конструкция и материалы
При производстве узла терморегулирования используются материалы и компоненты, использующиеся в отопительной практике. Узлы терморегулирования состоят из латуни, нержавеющей стали или из чугуна, в меньшей мере из оцинко-ванной или обычной стали. Уплотнения используются из резины, пластмасс и сантехнического льна.

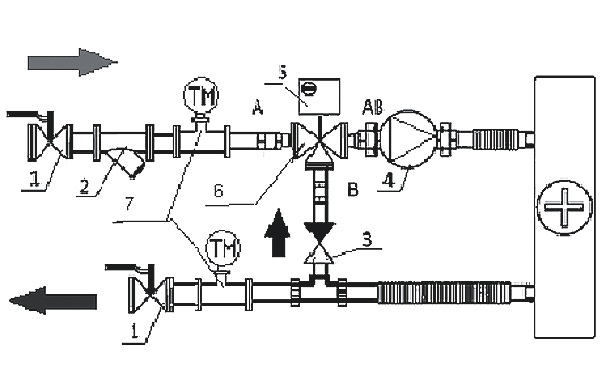

Cхема узла терморегулирования SUS прямой конфигурации 1. Шаровой кран 2. Фильтр косой сетчатый 3. Обратный клапан 4. Насос циркуляционный 5. Электропривод трехходового клапана 6. Трехходовой клапан 7. Термоманометр

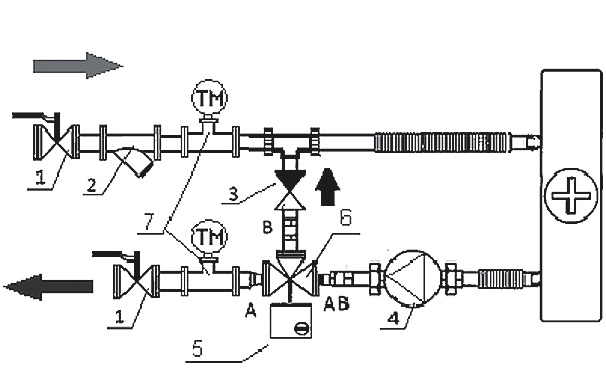

Cхема узла терморегулирования SUS прямой конфигурации 1. Шаровой кран 2. Фильтр косой сетчатый 3. Обратный клапан 4. Насос циркуляционный 5. Электропривод трехходового клапана 6. Трехходовой клапан 7. Термоманометр
Важно! При плавном движении клапана жидкость в теплообменнике будет двигаться плавно, сообразно величине его открытия.
Примечание
Марка производителей: насосов, сервоприводов и регулирующих клапанов может быть изменена, без уведомления заказчика и без ухудшения технических параметров узла регулирования. При заказе, если необходимо, указывать количество термоманометров.
Тип узла термогулирования SUS — воздухонагревателей приточных установок SUS-TZ — воздухонагревателей тепловых завес SUS-VO — воздухоохладителей приточных установок SUS-P — гликолевых рекуператоров
Циркулярный насос (40-(25-40), 60-(25-60), 80-(25-80), 120- (32-120))
Kvs вентиля (1 / 1,6 / 2,5 / 4 / 6,3 / 10 / 16 / 25)
Тип конфигурации Р — прямой; О — обратный.
Технические характеристики
Технические данные
| Модель | Цирк. насос | Кvs клапана | Привод регул. клапана | Присоед. размер обр./т-к | Макс. расх. теплонос., м3/ч | ||||
| Тип | Питание | Мощн., Вт | Привод | Управление | Усилие | ||||
| SUS-40-1.0 | UCP 25-40 | 1×220 | 71 | VRG131 15-1,0 | DA04N24PI | 0-10 В | 4Нм | G1/2″/G1″ | 0,4 |
| SUS-40-1.6 | UCP 25-40 | 1×220 | 71 | BV-3 -15-1,6 | DA04N24PI | 0-10 В | 4Нм | G1/2″/G1″ | 0,7 |
| SUS-40-2.5 | UCP 25-40 | 1×220 | 71 | BV-3 -15-2,5 | DA04N24PI | 0-10 В | 4Нм | G1/2″/G1″ | 1,1 |
| SUS-40-4.0 | UCP 25-40 | 1×220 | 71 | BV-3 -20-4,0 | DA04N24PI | 0-10 В | 4Нм | G3/4″/G1″ | 1,5 |
| SUS-60-4.0 | UCP 25-60 | 1×220 | 102 | BV-3 -20-4,0 | DA04N24PI | 0-10 В | 4Нм | G3/4″/G1″ | 1,8 |
| SUS-60-6.3 | UCP 25-60 | 1×220 | 102 | BV-3 -20-6,3 | DA04N24PI | 0-10 В | 4Нм | G3/4″/G1″ | 2,5 |
| SUS-80-6.3 | UCP 25-80 | 1×220 | 264 | BV-3 -20-6,3 | DA04N24PI | 0-10 В | 4Нм | G3/4″/G1″ | 4,2 |
| SUS-80-10 | UCP 25-80 | 1×220 | 264 | BV-3 -25-10 | DA04N24PI | 0-10 В | 4Нм | G1″/G1″ | 5,5 |
| SUS-80-16 | UCP 32-80 | 1×220 | 264 | BV-3 -25-16 | DA04N24PI | 0-10 В | 4Нм | G1 1/4″/G1 1/4″ | 7,5 |
| SUS-120-16 | GHN 32-120 | 1×220 | 410 | BV-3 -25-16 | DA04N24PI | 0-10 В | 4Нм | G1 1/4″/G1 1/4″ | 9,5 |
| SUS-120-25 | DAB A110/180 | 1×220 | 410 | BV-3 -32-25 | DA08N24P | 0-10 В | 8Нм | G1 1/4″/G1 1/4″ | 10,5 |
| SUS-120-25 | GHNBasic 40-120F | 3×380 | 510 | BV-3 -40-25 | DA08N24P | 0-10 В | 8Нм | G1 1/2″ | 13 |
| SUS-120-40 | GHNBasic 50-120F | 3×380 | 595 | BV-3 -40-40 | DA08N24P | 0-10 В | 8Нм | G2″ | 16 |
| SUS-120-60 | GHNBasic 65-120F | 3×380 | 735 | BV-3 -50-63 | DA08N24P | 0-10 В | 8Нм | G2 1/2″ | 28 |
| SUS-120-90 | GHNBasic 65-120F | 3×380 | 1275 | 3F65 | ESBE 92 P | 0-10 В | 15 Нм | F 3″ | 40 |
| SUS-120-150 | GHNBasic 80-120F | 3×380 | 1820 | 3F80 | ESBE 92 P | 0-10 В | 15 Нм | F 4″ | 60 |
Чертежи, схемы и габариты
Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение узел, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
