Подробно
Описание
Вентилятор радиальный ВР 80-75 — 15 типоразмеров, 140 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВР 80-70, ВР 86-77, ВЦ 4-70, ВЦ 4-75.
Назначение
Радиальный вентилятор низкого давления общего назначения. Применяется в приточных и вытяжных системах вентиляции производственных, общественных и жилых зданий, в системах кондиционирования и в технологических установках. Перемещает воздух и другие газопаровоздушные смеси с содержанием пыли и твёрдых примесей не более 0,1 г/м³, не содержащие липких и волокнистых материалов. Температура перемещаемой среды — до +80 °C, в теплостойком исполнении Ж2 — до +200 °C.
Конструкция
Одностороннее всасывание, корпус спиральный поворотный.
Рабочее колесо с 12 лопатками, загнутыми назад — такая форма даёт высокий КПД и пологую характеристику.
Схема исполнения 1 — колесо непосредственно на валу электродвигателя; схема 5 — колесо на собственном валу в подшипниковых опорах с приводом через муфту или ремень.
Направление вращения — правое или левое, положение корпуса задаётся при заказе.
Изготавливается по ТУ 28.25.20-005-55528260-2021, взрывозащищённое исполнение — по ТУ 28.25.20-002-55528260-2021.
Технические характеристики по типоразмерам
Типоразмер
Схема
Частота вращения, об/мин
Мощность двигателя, кВт
Производительность, тыс. м³/ч
Полное давление, Па
Масса, кг
№2,5
1
2900, 1450
0,12–0,75
0,37–2,25
55–1020
24–27
№3,15
1
2900, 1450
0,18–2,2
0,75–4,51
90–1790
33–41
№4
1
2900, 1450, 960
0,18–7,5
1,03–9,2
68–2950
48–95
№5
1
1450, 960
0,55–3
1,95–8,9
107–1200
79–106
№6,3
1
1450, 960
1,1–11
4–18
170–1900
122–191
№6,3
5
1670, 1330, 1215, 1090, 950, 855, 735, 660
0,55–7,5
2,9–18
118–1800
233–233
№8
1
1450, 960, 725
2,2–18,5
8,1–32,4
275–2150
249–354
№8
5
1280, 1120, 1000, 900, 815, 735, 640, 575, 495
0,75–11
4,5–27,5
108–1630
349–349
№10
1
960, 725
4–22
12–46,5
245–1800
420–577
№10
5
1050, 880, 775, 690, 620, 560, 505, 440, 395
1,1–18,5
7,05–45,3
107–1800
746–746
№12,5
5
850, 765, 720, 675, 605, 535, 475, 425, 385
3–30
13,7–71,4
145–1820
1152–1152
№16
5
700, 650, 610, 565, 505, 480, 445, 400
11–55
28,5–126,1
275–2020
1192–1192
№20
5
500, 465, 420
45–75
30–196
580–1560
4250–4350
Значения приведены для рабочей зоны характеристики. Масса указана для общепромышленного исполнения и меняется при смене типа двигателя. Точные параметры конкретной комбинации — в техническом описании серии.
Варианты изготовления
Индекс
Назначение и материалы
—
Общепромышленное исполнение, углеродистая сталь
Ж2
Общепромышленное теплостойкое, до +200 °C, углеродистая сталь
К1
Коррозионностойкое, нержавеющая сталь
К1Ж2
Коррозионностойкое теплостойкое, нержавеющая сталь, до +200 °C
В
Взрывозащищённое из разнородных металлов: углеродистая сталь и латунь
ВЖ2
Взрывозащищённое теплостойкое, до +200 °C
ВК1
Взрывозащищённое коррозионностойкое: нержавеющая сталь и латунь
ВК3
Взрывозащищённое из алюминиевых сплавов

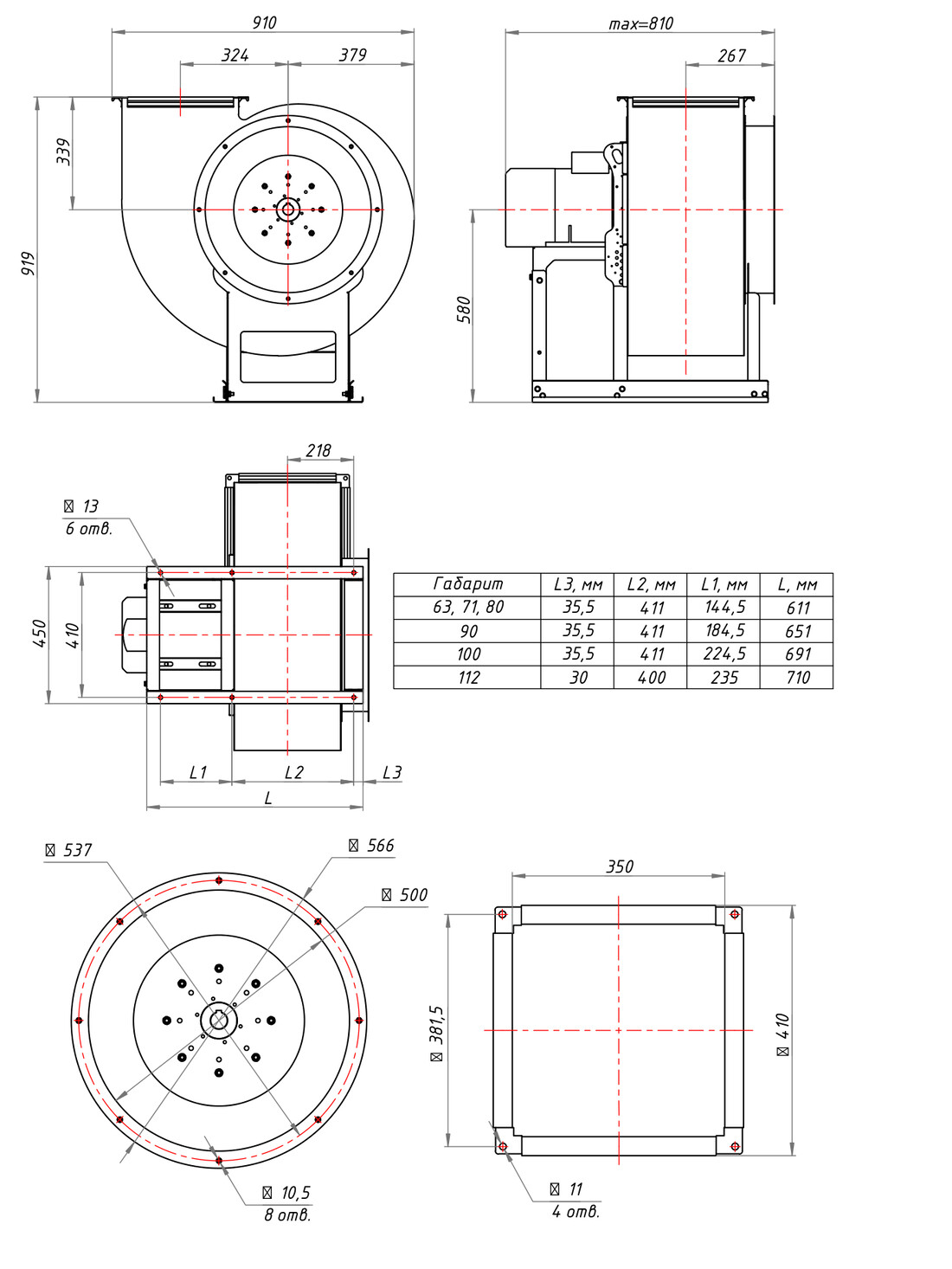

Габаритные и присоединительные размеры
ВР 80-75 №5, исполнение 1. Нажмите, чтобы открыть в полном размере. Чертежи остальных типоразмеров — в техническом описании серии.
Комплектация
Вентилятор в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
ВиброизоляторыКомплект подбирается под типоразмер, показывается при расчёте цены
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
